Widget

Bu arayüzde gerçekleştirilen widget konfigürasyonları Monitoring arayüzünde User Defined kısmında incelenebilir.

1- Dashboard Oluşturulması

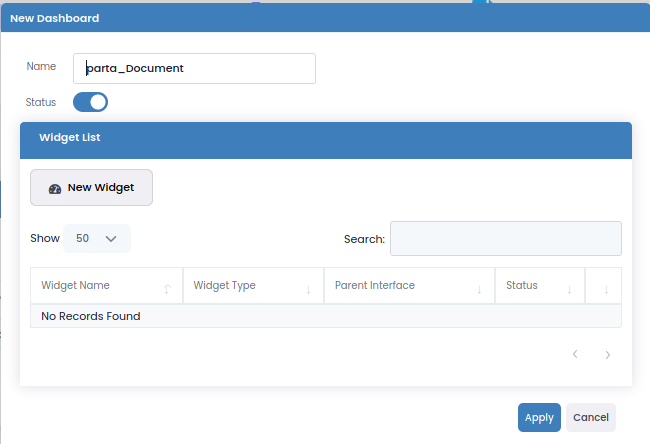

Configuration -> Widget -> New Dashboard arayüzünde sadece isim verilerek bir Dashboard oluşturulabilir ve Monitoring ekranında çalışması isteniyorsa Status aktifleştirilmelidir.

Dashboard eğer içerisinde Widget tanımlamadıysa tamamen işlevsiz olacaktır. Bunun için bir veya birden fazla widget oluşturulabilir.

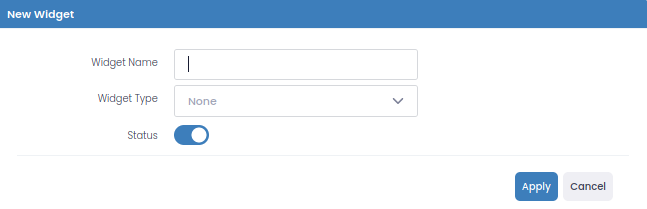

2- Widget Oluşturulması

9 tip Widget oluşturulabilir bunlar aşağıdaki gibidir;

• dhcp-lease

• service-log

• interface-bandwidth

• interface-packet-count

• interface-traffic

• system-log

• auth-log

• sslvpn-log

• nac-log

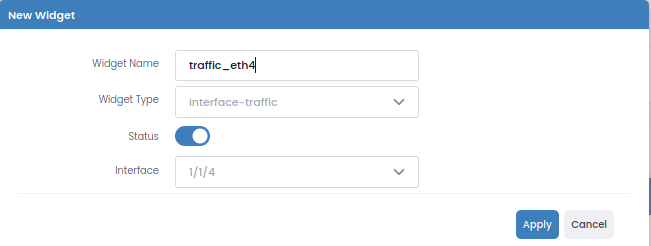

Örnek olarak Dashboard içerisinde 2 adet Widget tanımlıyoruz.

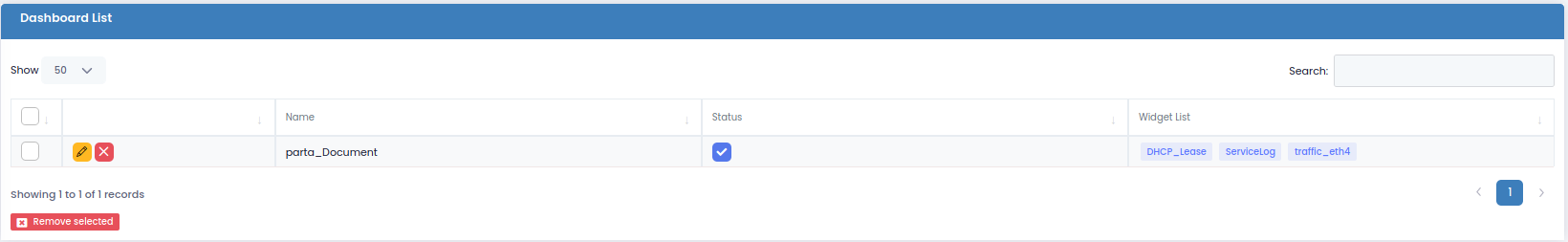

Oluşturduğumuz Dashboard arayüzde aşağıdaki gibi gözükmektedir. Birden fazla sayıda Dashboard oluşturulabilir.

3- Sonuç

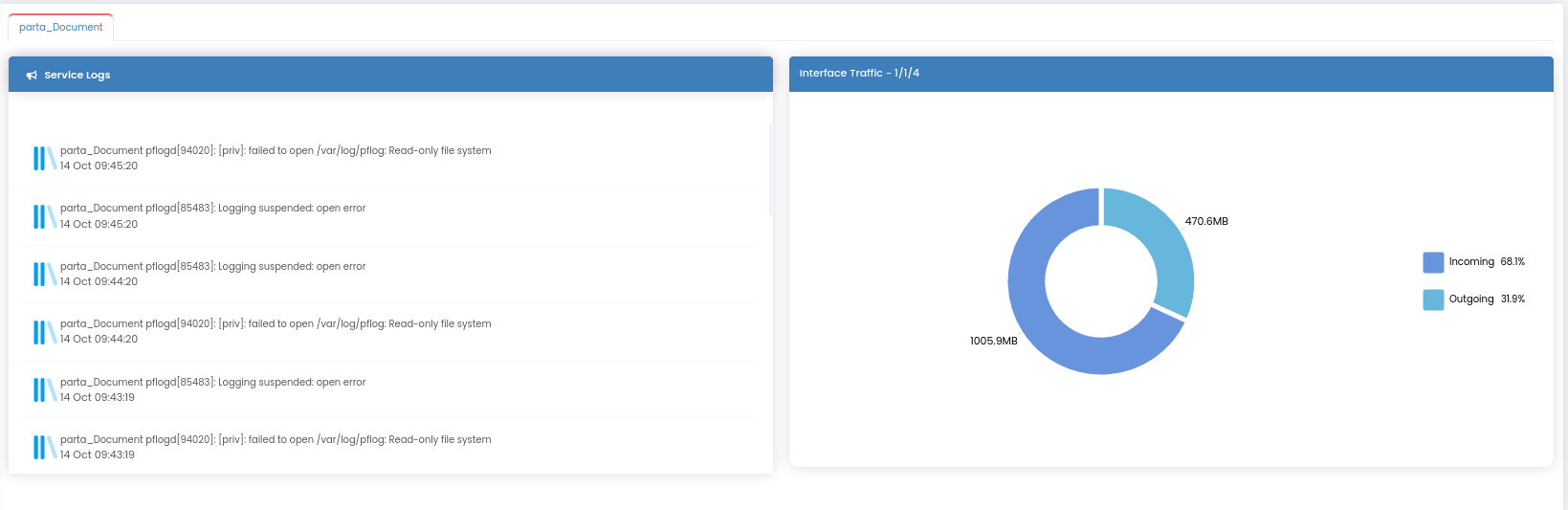

Monitoring arayüzündeki User-Defined sekmesi içerisinde oluşturduğumuz Dashboard ve Widget'ları izleyebiliriz.
