# Targitas L2 Extend Wizard Rehberi

### L2 Extend Nedir?

"Layer 2 Extend," OSI referans modelindeki Layer 2 (veri bağlantısı katmanı) iletişiminin ağda uzatılması veya genişletilmesi işlemidir. Bu, farklı yerel ağları veya şubeleri birbirine bağlama veya Layer 2 iletişimi ağın farklı bölgelerine genişletme amacıyla kullanılan bir teknik yaklaşımdır.

Layer 2 Extend işlemi, genellikle Ethernet veya diğer Layer 2 protokollerini kullanan ağlarda gerçekleşir. Bu işlem, Layer 2 seviyesinde çalışan cihazların farklı yerler arasında iletişim kurmasına olanak tanır. Bu, sanal LAN'ların (VLAN'lar) veya ağ segmentlerinin, farklı fiziksel yerler veya şubeler arasında genişletilmesi gerektiği durumlarda yaygın olarak kullanılır.

{% embed url="<https://www.youtube.com/watch?v=C5i2ESl-ZfE>" %}

{% hint style="success" %}
Targitas L2 Extend Wizard kullanılarak farklı lokasyonlardaki iki Targitas cihaz arasında vlan'ların birbirleri ile Layer 2 düzeyinde erişim kurması için gerekli konfigürasyon sadece 2 adımda gerçekleştirilebilir.&#x20;
{% endhint %}

\
Targitas Web arayüzünde *<mark style="color:blue;">**Wizards -> L2 Extend**</mark>* arayüzünde gerekli işlemler gerçekleştirilebilir.&#x20;

### *<mark style="color:blue;">**1- Vlan Sekmesi**</mark>*

<figure><img src="https://4041240921-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlymjafAFkQSGqMgk6j4e%2Fuploads%2FRobHAKajLZHylhVbybGO%2Fimage.png?alt=media&#x26;token=39982672-c1b5-4aca-9d7d-ba3a9767cb72" alt=""><figcaption></figcaption></figure>

L2 Extend Wizard'ın ilk adımı Vlan Interface'leri belirlemektedir. Targitas'ta tanımlı Vlan Interface'ler arasından seçim gerçekleştirilebilir veya New Vlan butonu kullanılarak yeni Vlan Interface tanımlanabilir.&#x20;

{% file src="<https://4041240921-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlymjafAFkQSGqMgk6j4e%2Fuploads%2Fl5MSUgLRevspNZA7nSAe%2FL2Extend_Vlan.mp4?alt=media&token=3b7aceaf-424c-4773-b167-6e80332a16d9>" %}

### *<mark style="color:blue;">2- Connection Sekmesi</mark>*

L2 Extend Wizard'ın ikinci adımı Connection sekmesinde iki seçenek bulunmaktadır. Targitas'lar arasındaki L2 Extend trafiğin şifreli tünel üzerinden aktarılması için Encrypted Tunnel özelliği aktifleştirilmelidir. Eğer bu özellik aktifleştirilmezse iki cihaz WAN IP adresleri üzerinden L2 Extend trafiği şifrelemeden aktaracaktır.

2.1 Şifreli Tünel üzerinden L2 Extend

<figure><img src="https://4041240921-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlymjafAFkQSGqMgk6j4e%2Fuploads%2FzxWslotG8XefFMYFx50p%2Fimage.png?alt=media&#x26;token=69ab46b6-2ac9-4c45-9182-5a0d5ed8b063" alt=""><figcaption></figcaption></figure>

| Upload QR      | L2 Kurulmak istenilen diğer noktada gerçekleştirilen konfigürasyon ardından indirilen QR, bu bölümde yüklenebilir.                                              |
| -------------- | --------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| WAN            | Cihazda bulunan WAN IP adresinin yer aldığı Interface seçilmelidir.                                                                                             |
| WAN IP         | Bir önceki adımda seçilen WAN Interface'de yer alan IP adresleri listelenir. Listelenen IP adresleri arasından bir seçim yapılmalıdır.                          |
| Tunnel Network | Şifreli tünel Interface için gerekli yerel ağda kullanılmayan bir network belirlenmelidir.                                                                      |
| Download QR    | Şifreli tüneli otomatik oluşturmak için gerekli bilgiler indirilebilir. Bu QR görselinin L2 Extend kurulmak istenilen diğer noktada Upload edilmesi yeterlidir. |

{% file src="<https://4041240921-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlymjafAFkQSGqMgk6j4e%2Fuploads%2FL8u7APl21gaUuLz7O9aJ%2FL2ExtendTunnel%20.mp4?alt=media&token=ccaad60c-2792-45e8-85fa-d1925196ff4e>" %}

<figure><img src="https://4041240921-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlymjafAFkQSGqMgk6j4e%2Fuploads%2FGobIORKjsZ6B92PKxHyk%2FVxlanWizardTopology-1.png?alt=media&#x26;token=e40bb4cc-f56d-4ce8-8c1f-ff9a2a571388" alt=""><figcaption></figcaption></figure>

2.2 WAN hattı üzerinden L2 Extend

<figure><img src="https://4041240921-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlymjafAFkQSGqMgk6j4e%2Fuploads%2F6qa6ifbPwjMj0gTVn1MX%2Fimage.png?alt=media&#x26;token=34a189f8-f71d-4960-9f47-f5fd197384ae" alt=""><figcaption></figcaption></figure>

| WAN           | Cihazda bulunan WAN IP adresinin yer aldığı Interface seçilmelidir.                                                                    |
| ------------- | -------------------------------------------------------------------------------------------------------------------------------------- |
| WAN IP        | Bir önceki adımda seçilen WAN Interface'de yer alan IP adresleri listelenir. Listelenen IP adresleri arasından bir seçim yapılmalıdır. |
| Remote WAN IP | L2 Extend gerçekleştirilmek istenilen diğer Targitas cihaza ait WAN IP adresi belirlenmelidir.                                         |

{% file src="<https://4041240921-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlymjafAFkQSGqMgk6j4e%2Fuploads%2F9i38HsdLaV0YF9mdrGXo%2FL2ExtendWAN_.mp4?alt=media&token=6d5cb992-a6c6-45f9-9a56-8dd543bbe8e7>" %}

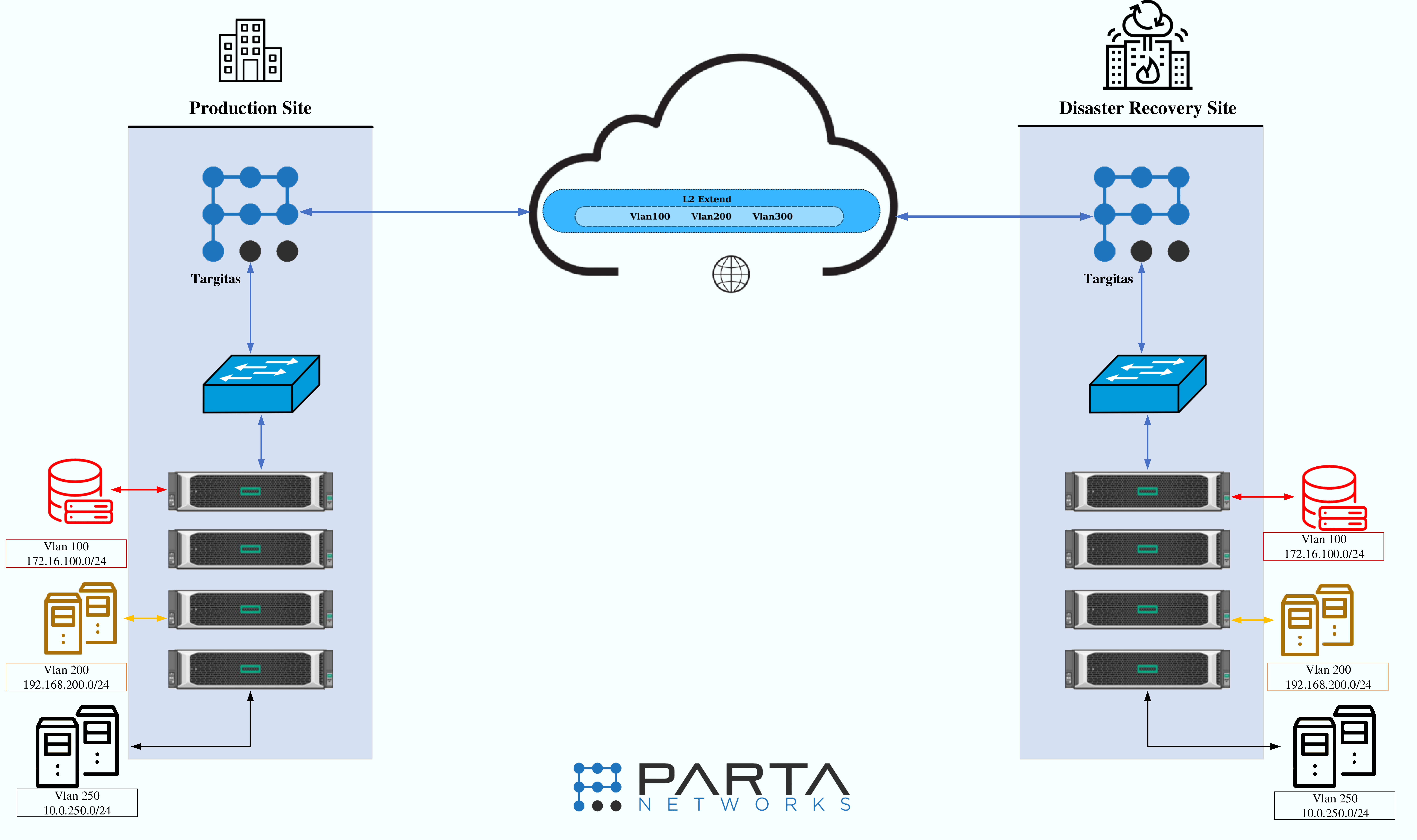

<figure><img src="https://4041240921-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlymjafAFkQSGqMgk6j4e%2Fuploads%2FZue0iHvj4uDt3jTYJZc1%2FVxlanWizardTopology-2.png?alt=media&#x26;token=5f3e4a48-27b6-4e3c-8f4b-25a4e8f62810" alt=""><figcaption></figcaption></figure>

### *<mark style="color:blue;">**3- Review and Submit Sekmesi**</mark>*

L2 Extend Wizard'ın son sekmesinde önceki iki adımda gerçekleştirilen adımlar sonrasında otomatik oluşturulan Network ve Firewall konfigürasyonu incelenebilir. Sağ altta yer alan Apply butonu kullanılarak L2 Extend Wizard sonlandırılabilir.<br>

{% hint style="success" %}
Benzer L2 Extend Wizard adımları diğer Targitas cihazda da gerçekleştirilmelidir.
{% endhint %}

### Sonuçlar

1.VLAN'lar, Layer 2 Extend ile uzak noktalara genişletilebilir.

Örnek senaryomuzda Production Site noktasında vlan100 Interface'de 172.16.100.10, Disaster Recovery Site noktasında vlan100 Interface'de 172.16.100.11 IP adresi bulunmaktadır.

L2 Extend Wizard sayesinde bu iki lokasyondaki vlan100 Interface'ler birbirleri ile L2 düzeyinde erişim sağlamaktadır.

2.Yedeklilik ve Felaket Kurtarma: Layer 2 Extend, felaket kurtarma senaryolarında kullanılabilir. Ana veri merkezi veya üretim alanı arızalandığında, Disaster Recovery Site gibi yedek bir alanda ağ trafiği yönlendirilebilir, böylece kesinti minimum düzeyde tutulur.
