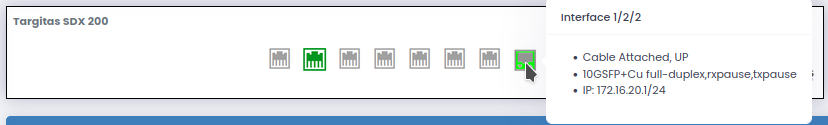

Interface arayüzünün sağ üst köşesinde, Targitas üzerinde hangi portların aktif olduğunu gösteren bir widget bulunmaktadır. Bu widget'ta yeşil renkle işaretlenen aktif portların üzerine geldiğinizde, seçilen port hakkında daha fazla bilgi alabilirsiniz.
Interface arayüzünde, Physical, VLAN, PPPoE, Aggr ve Loopback olmak üzere beş farklı Interface konfigürasyonu yapılabilir. Bu dokümantasyon, bu konfigürasyonların nasıl yapılandırılacağı ve hangi amaçlar için kullanılabileceği hakkında bilgi vermektedir.
Physical Interface, Targitas cihazının sahip olduğu fiziksel portların durumunu incelemenize ve düzenlemenize olanak tanır. Örneğin, Targitas SDX 100 modelinde 4 port vardır ve aşağıdaki arayüzde bu portların konfigürasyon bilgilerini, hangi portlara kablo takıldığını ve hangi portların aktif olduğunu görüntüleyebilirsiniz.
Ethernet portlarının düzenleme arayüzüne erişmek için ilgili porta ait kalem butonunu ikinci tabloda kullanabilirsiniz. Physical Interface portlarının düzenleme arayüzü aşağıdaki görseldeki gibi görüntülenir:
Name: | Fiziksel Interface'e, görevini ifade eden bir isim verilmesi gerekmektedir. |
IPv4 ve IPv6 | Fiziksel Interface için IPv4 ve IPv6 adresleri static olarak tanımlanabilir. |
Gateway: | Gateway, bir ağdaki cihazların dış dünya ile iletişim kurabilmesi için kullanılan bir IP adresidir. Fiziksel Interface konfigürasyonunda bu adresin belirlenmesi gereklidir. |
Dhcpv4 Client | Fiziksel Interface'in DHCP sunucusundan IP adresi, gateway ve DNS benzeri bilgileri otomatik olarak alması isteniyorsa, DHCPv4 Client özelliği aktif hale getirilmelidir. |
MTU | MTU (Maximum Transmission Unit), Fiziksel Interface üzerinden geçebilecek en büyük data paketinin boyutunu belirtir. Bu değer ağ altyapısı ve kullanılan protokoller tarafından belirlenir. Fiziksel Interface'in MTU değeri değiştirilebilir, ancak uyumlu olmayan bir değer seçilmesi ağ performansını düşürebilir. Targitas cihazlarda varsayılan MTU değeri 1500 olarak belirlenmiştir. |
VRF | |
Zone | |
Dhcp Relay | Dhcp Relay, farklı ağlardaki cihazlara IP adresi atamak için bir DHCP sunucusu kullanılmasını sağlar. |
LLDP | LLDP, "Link Layer Discovery Protocol"un kısaltmasıdır ve ağ cihazlarının birbirlerini keşfetmelerini sağlayan bir protokoldür. Bu özellik, Fiziksel Interface'in LLDP paketlerini gönderip almasını ve diğer ağ cihazlarıyla bilgi alışverişinde bulunmasını sağlar. |
Disable MAC Learning | MAC öğrenme devre dışı bırakılırsa, fiziksel arayüz üzerinden gelen ağ trafiğinin kaynağına göre değişen MAC adresleri kaydedilmez. |
MPLS | "Multi Protocol Label Switching" (Çoklu Protokol Etiket Anahtarlama) özelliğini etkinleştirir. Bu özellik, veri paketlerine özel etiketler atanarak paketlerin daha hızlı yönlendirilmesini ve işlenmesini sağlar. |
Status | Status özelliği, bir Fiziksel Interface'nin aktif veya pasif durumda olmasını belirlemek için kullanılır. |
Alias | Alias, bir fiziksel arayüzün birden fazla IP adresi ile ilişkilendirilmesini sağlayan bir IP adresleme yöntemidir |
IPv4 ve IPv6 | Fiziksel Interface için birden fazla IP adresi tanımlamak isteniyorsa, Alias IP adresleri kullanılabilir. Hem IPv4 hem de IPv6 adresleri için Alias IP adresleri belirlenebilir ve birden fazla Alias IP adresi tanımlanabilir. |
Yukarıdaki WUI görselindeki Fiziksel Interface oluşturma işleminin CLI karşılığı aşağıda verilmiştir:
CLI arayüzünde, Physical Interface konfigürasyonlarını gerçekleştirmek için 'interface ethernet [ID]' komutunu kullanabilirsiniz.
Targitas Configuration -> Network -> Vlan arayüzü, VLAN'lar oluşturmanızı ve düzenlemenizi sağlar. Bu arayüz, Layer 2, Ports, Layer 3, Alias ve Spanning Tree olmak üzere 5 sekmeden oluşur. Buradan yeni VLAN'lar oluşturabilir, mevcut VLAN'ları düzenleyebilirsiniz.
Sanal yerel alan ağı (VLAN), ağ cihazlarının ve bilgisayarlarının fiziksel olarak birbirine bağlı olmadığı, ancak aynı ağı paylaştıkları bir sanal ağdır. VLAN'lar, bir ağı daha küçük alt ağlara ayırarak daha verimli bir şekilde yönetmeyi sağlar. Bu yapı, ağdaki cihazların birbirleriyle haberleşmesini fiziksel bağlantıların olmamasına rağmen mümkün kılar.
Layer 2 sekmesinde, VLAN ile ilgili 2. OSI Katmanı olan Data Link katmanı için gerekli olan konfigürasyonlar yapılabilmektedir.
ID | VLAN Interface için sayısal bir değer olan ID belirtilmelidir. Bu değer daha sonra değiştirilemez. |
Name | VLAN Interface'e atanan görevi ifade eden bir isim verilmesi gereklidir. |
VRF | |
Zone | |
Dhcp Relay | Herhangi bir ağda bulunan bir DHCP sunucusu üzerinden farklı bir ağdaki cihazlara IP dağıtımını sağlar. |
Transparent-mode-filtering | "Transparent-mode-filtering" seçeneği, Layer 2 modu filtreleme işlemini etkinleştirmek için kullanılır. |
Disable Mac Learning | Kaynak MAC adresinin kaydedilmesi engellenir. |
MPLS | Multi Protocol Label Switching (Çoklu Protokol Etiket Anahtalama) özelliğini aktifleştirir. |
Status | VLAN Interface'in aktif çalışabilmesi isteniyorsa seçilmesi gereklidir. |
Komut Satır arayüzünde, VLAN arayüzü için konfigürasyon yapmak için "interface vlan [ID]" komutunu kullanabilirsiniz. Bu komutla yukarıda açıklanan VLAN konfigürasyonlarını gerçekleştirebilirsiniz.
Yukarıda Vlan Interface oluşturmanın CLI üzerinden konfigürasyonu da aşağıda bulunmaktadır:
PPPoE (Point-to-Point Protocol over Ethernet) bir ağ protokolüdür ve Ethernet üzerinden bir noktadan diğerine veri transferi yapar. Bu protokol, genellikle DSL (Digital Subscriber Line) bağlantılarında kullanılır ve kullanıcıların internete erişimini sağlar. PPPoE ayrıca ağ üzerinde kimlik doğrulama işlemlerini de destekler, bu sayede sadece yetkilendirilmiş kullanıcıların ağa erişimine izin verilir. PPPoE interface, bir ağ cihazının PPPoE protokolünü destekleyen bir arayüzüdür. Bu arayüz sayesinde, ağ cihazı PPPoE protokolünü kullanarak internete bağlanabilir ve veri transferi yapabilir.
Targitas arayüzünde yeni bir PPPoE Interface oluşturmadan önce, iki önemli adım gerçekleştirilmelidir. 1- Bağlantı kurulan modem Bridge (Köprü) modunda çalışır durumda olmalıdır. 2- ISP tarafından sağlanan kullanıcı adı ve parola bilgilerine sahip olmak gerekmektedir. Bu adımlar doğru şekilde tamamlandığında, yeni bir PPPoE Interface oluşturulabilir ve internet bağlantısı kurulabilir.
Aşağıdaki arayüz, PPPoE Interface oluşturma işlemi için kullanılmaktadır.
ID | PPPoE Interface için sayı değeri olan bir ID belirtilmelidir. Bu değer daha sonrasında değiştirilemeyecektir. |
Service Short Name | PPPoE Interface için bir isim belirtilmelidir. |
Interface | PPPoE arayüzü oluşturmak için, dönüşümün gerçekleştirileceği fiziksel portun belirlenmesi gerekmektedir. Sadece bir Interface seçilebilir |
Gateway | Opsiyonel bir ayarlamadır istenilirse gateway IP adresi belirlenebilir. |
VRF | VRF arayüzünde oluşturulan VRF'ler arasında seçim yapılabilir |
Zone | Opsiyoneldir ve oluşturulan PPPoE Interface'in içinde yer almasını istediği Zone belirlenebilir. Birden fazla Zone seçilebilir. |
Username | ISP tarafından sağlanan kullanıcı adı bilgisidir |
Passphrase | ISP tarafından sağlanan parola bilgisidir. |
Protocol | PPPoE Interface oluşturma arayüzünde, kullanılacak protokol olarak PAP (Password Authentication Protocol) veya CHAP (Challenge-Handshake Authentication Protocol) seçeneklerinden birinin belirlenmesi gereklidir. PAP, kullanıcı adı ve şifre gibi kimlik doğrulama bilgilerini basit metin biçiminde gönderir ve doğrulama sürecinde daha az güvenli olabilir. CHAP, daha güvenli bir kimlik doğrulama yöntemi kullanır ve şifreli bir bağlantı sağlar. |
Default | PPPoE'nin aktif çalışabilmesi için seçilmesi gereklidir. |
Disable MAC Learning | Kaynak MAC adresinin kaydedilmesi engellenir. |
MPLS | Multi Protocol Label Switching (Çoklu Protokol Etiket Anahtalama) özelliğini aktifleştirir. |
Status | PPPoE'nin aktif çalışabilmesi için seçilmesi gereklidir. |
Komut Satır arayüzünün konfigürasyon prompt bölümünde interface pppoe [ID] komutuyla yukarıda belirtilen PPPoe konfigürasyonlarını gerçekleştirebilirsiniz.
Yukarıda PPPoE Interface oluşturmanın CLI üzerinden konfigürasyonu da aşağıda bulunmaktadır:
Aggregation interface, bir ağ cihazının birden fazla portunu birleştirerek oluşturduğu bir arayüzdür. Bu sayede, ağ cihazının birbirinden bağımsız olan portlarını birbiriyle bağlar ve bu portları tek bir büyük port gibi davranan bir arayüz oluşturur. Aggregation interface sayesinde, ağ cihazınızın veri transfer hızını ve performansını artırabilir ve ağınızı daha verimli bir şekilde yönetebilirsiniz. Bu arayüzler genellikle switch cihazlarında kullanılır ve ağınızdaki trafiği daha efektif bir şekilde yönlendirmeyi sağlar.
Targitas arayüzündeki Aggregation Interface, iki veya daha fazla fiziksel Interface'i birbirine bağlayarak birleştirilmiş bir bağlantı oluşturmanıza olanak sağlar. Bu yeni bağlantı, birleştirildiği fiziksel bağlantıların toplam bant genişliğine sahip olur. Eğer bir bağlantı koparsa, trafik otomatik olarak kalan fiziksel Interface'lere aktarılır ve bant genişliği azalır. Aggregation Interface, IEEE 802.1AX bağlantı birleştirme yöntemi kullanarak birden fazla fiziksel bağlantıyı tek bir Aggregation bağlantısına dönüştürür.

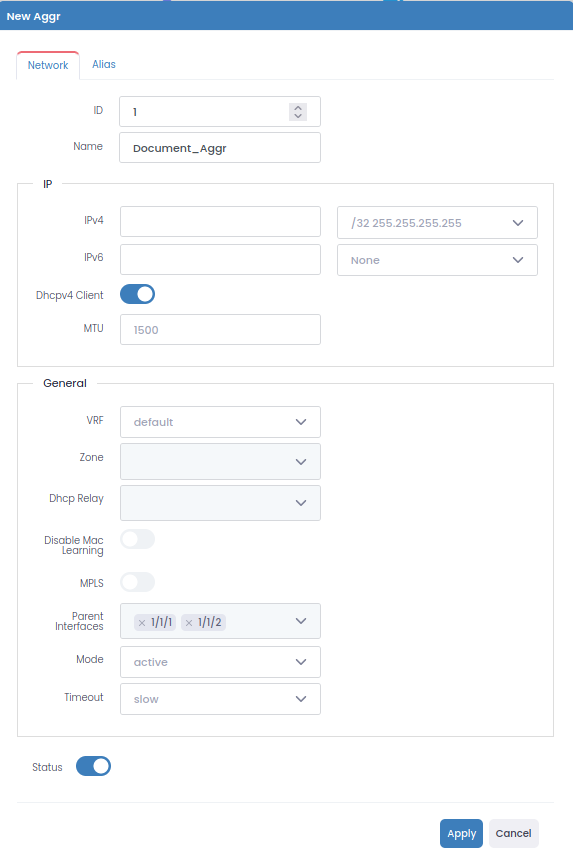

Aggr Interface oluşturma arayüzü aşağıdaki gibidir:
ID | Aggr Interface için sayı değeri olan bir ID belirtilmelidir. Bu değer daha sonrasında değiştirilemeyecektir. |
Name | Aggr Interface için bir isim belirtilmelidir. |
IPv4 ve IPv6 | Static olarak IPv4 ve IPv6 adresleri Aggr Interface için tanımlanabilir |
Dhcpv4 Client | Aggr Interface'in DHCP sunucusundan IP adresi, Gateway ve DNS benzeri bilgileri alması isteniyorsa aktifleştirilmelidir. |
MTU | MTU (Maximum Transmission Unit), Aggr Interface üzerinden geçebilecek en büyük data paketinin boyutunu belirtir. Varsayılan değer 1500 olarak belirlenmiştir |
VRF | |
Zone | Opsiyoneldir ve oluşturulan PPPoE Interface'in içinde yer almasını istediği Zone belirlenebilir. Birden fazla Zone seçilebilir. |
DHCP Relay | Herhangi bir ağda bulunan bir DHCP sunucusu üzerinden farklı bir ağdaki cihazlara IP dağıtımını sağlar. |
Disable MAC Learning | Kaynak MAC adresinin kaydedilmesi engellenir. |
MPLS | Multi Protocol Label Switching (Çoklu Protokol Etiket Anahtalama) özelliğini aktifleştirir. |
Parent Interfaces | Aggregation (Birleştirme) işlemi gerçekleştirilecek olan fiziksel Interface seçimi yapılmalıdır. |
Mode | LACP (Link Aggregation Control Protocol) aktifleştirilmesi isteniyorsa active modda çalıştırılmalıdır. Varsayılan olarak Active mode seçilidir. |
Timeout | LACP timeout hızının belirlenmesi gereklidir. Fast ve slow olmak üzere iki seçenek bulunmaktadır. |
Status | Aggr Interface'nin aktif çalışabilmesi isteniyorsa seçilmesi gereklidir. |
Alias | Alias IP adresleri sayesinde oluşturduğumuz Interface ile birden fazla IP adresi ile ilişkilendirebiliriz. |
IPv4 | Alias IPv4 adresi belirlenebilir. Birden fazla Alias IPv4 adresi tanımlanabilir. |
IPv6 | Alias IPv6 adresi belirlenebilir. Birden fazla Alias IPv6 adresi tanımlanabilir. |
Yukarıdaki Aggr Interface oluşturmanın CLI üzerinden konfigürasyonu da aşağıda bulunmaktadır:
arayüzünde oluşturulan VRF'ler arasında seçim yapılabilir. Bu sayede farklı ağlara özgü ayrılmış sanal yönlendirme tabloları kullanılabilir ve ağ trafiği izole edilebilir.
, ağdaki farklı güvenlik seviyelerine sahip bölgeleri tanımlamak için kullanılan bir kavramdır. Fiziksel Interface, birden fazla Zone'a dahil edilebilir ve bu şekilde her Zone'un özelliklerine göre farklı güvenlik kuralları uygulanabilir.
arayüzünde oluşturulan VRF'ler arasında seçim yapılabilir
arayüzünde Fiziksel Interface'in içinde yer almasını istediği Zone belirlenebilir. Birden fazla Zone seçilebilir.
arayüzünde oluşturulan VRF'ler arasında seçim yapılabilir
