DHCP Rehberi

Targitas DHCP konfigürasyonu sayesinde, ağınızdaki cihazlar otomatik olarak IP adresi, ağ maskesi, varsayılan ağ geçidi ve DNS adresi gibi ağ yapılandırmalarını alabilirler. Bu konfigürasyonları gerçekleştirmek için Configuration -> Network -> DHCP web arayüzünü kullanabilirsiniz. Bu arayüzde, Settings, Pool ve IP/Mac olmak üzere üç sekme bulunmaktadır.

Settings sekmesi, DHCP ayarlarını yapılandırmak için kullanılır. Burada, DHCP sunucusunun etkinleştirilmesi, IP adres aralıklarının belirlenmesi, kiralama sürelerinin ayarlanması gibi genel yapılandırmalar yapılabilir.

Pool sekmesi, DHCP IP adres havuzunu tanımlamak için kullanılır. Burada, kullanılabilir IP adres aralıkları, ağ maskesi, varsayılan ağ geçidi ve DNS sunucu adresleri gibi parametreler belirlenir.

IP/Mac sekmesi ise, özel IP adresi atamaları veya MAC adresine dayalı IP adresi eşleştirmeleri gibi özel durumları yapılandırmak için kullanılır.

DHCP konfigürasyonu temel olarak 2 adımdan oluşur.

1. DHCP Pool Konfigürasyonu

DHCP Pool konfigürasyonu, Pool -> New Pool arayüzü üzerinden gerçekleştirilir.

Senaryo:

Targitas'ın 1/1/1 ethernet Interface konfigürasyonunda 192.168.20.1/24 IP adresi tanımlanmıştır.

Targitas'ın 1/1/1 portuna bağlı cihazların bu networkten DHCP ile IP adresi alması istenmektedir.

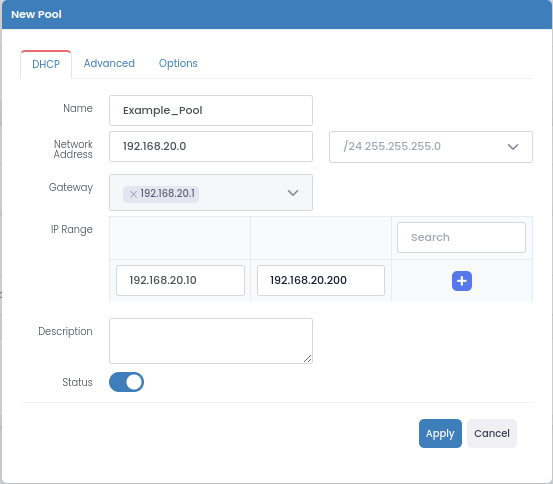

Bu isteğin gerçekleştirilmesi içimn aşağıdaki konfigürasyonlar gerçekleştirilmiştir:

Name

DHCP görevini ifade eden biri isim verilmesi gereklidir.

Network Address

IP adresi ve netmask ile birlikte bir subnet oluşturulur.

Gateway

Oluşturulan subnet içindeki routing işlemleri için Gateway IP adresi belirlenir.

IP Range

Başlangıç ve bitiş IP adresleri belirtilerek DHCP sunucusuna gelen istekler sonucunda dağıtabileceği IP aralığı oluşturulur. Birden fazla IP range oluşturulabilir.

Description

Network yönetimini kolaylaştırmak için oluşturulan DHCP Pool'un görevini içeren bir açıklama yazılması önerilir.

Status

DHCP Pool'un çalışabilmesi için aktifleştirilmesi gereklidir.

Yukarıdaki DHCP Pool oluşturmanın CLI üzerinden konfigürasyonu da aşağıda bulunmaktadır:

 pool Example_Pool
  enable
  network 192.168.12.1/24
  description Example DHCP Havuzu
  range 192.168.12.20 192.168.12.50
!

2. DHCP Konfigürasyonu

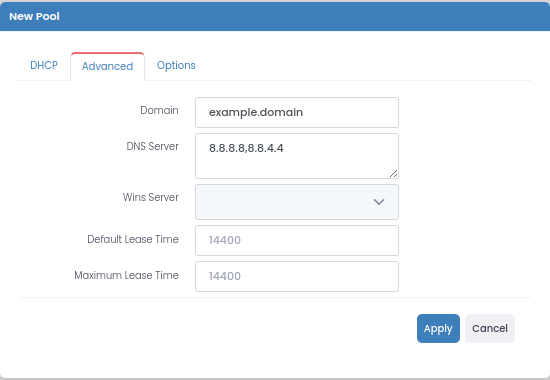

Bu adımda Configuration -> Network -> DHCP> Settings arayüzünde DHCP konfigürasyonunu tamamlayacağız. Aşağıda oluşturduğumuz örnek DHCP konfigürasyonu bulunmaktadır.

DHCP Server

DHCP Sunucusu'nun aktif çalışması isteniyorsa seçilmesi gereklidir.

Domain

DHCP Sunucusu tarafından dağıtılan IP adreslerinin hangi domain altında yer alacağı belirlenir.

DNS Server

DHCP Sunucusu tarafından dağıtılacak DNS Sunucusu'nun IP adresleri belirlenir.

Wins Server

Wındows Internet Name Service konfigürasyonu gerçekleştirildiyse seçenekler arasından seçilebilir.

Default Lease Time

DHCP Sunucusu tarafından istemciye atanan bilgilerin varsayılan ömrünü saniye biriminden belirtir.

Maximum Lease Time

DHCP Sunucusu tarafından istemciye atanan bilgilerin maksimum ömrünü saniye biriminden belirtir.

Yukarıdaki WUI konfigürasyonu CLI üzerindenaşağıdaki konfigürasyon ile gerçekleştirilebilir.

!
ip dhcp-server
 enable
 max-lease-time 86400
 default-lease-time 86400
 dns-server 8.8.8.8
 domain-name document.parta
 pool Example_Pool
  enable
  network 192.168.12.1/24
  description Example DHCP Havuzu
  range 192.168.12.20 192.168.12.50
!
